فلزیاب تصویری

فلزیاب تصویری، کلمه ای جذاب و وسوسه انگیز، برای تحریک خریداران دستگاه های فلزیاب و جویندگان زیر خاکی!! آیا چنین دستگاهی وجود خارجی دارد؟؟؟

فلزیاب های تصویری در سال های اخیر به یکی از پرطرفدارترین ابزارهای جستجو و کاوش در ایران و جهان تبدیل شده‌اند. اما بگذارید صادقانه خدمتان عرض کنم و خیالتان را راحت کنم فروشگاه  تیشه زن با بیش از 10 سال سابقه خرید و فروش انواع فلزیاب اصل خارجی این ادعا را دارد: در حال حاضر هیچ دستگاه فلزیاب تصویری در جهان وجود ندارد که تصویر زیر خاک را به شما بدهد!!! تا به امروز در جهان هیچ دوربینی اختراع نشده که بتواند تصویر پشت یک جسم سخت را بگیرد چه برسد که از روی خاک تصویر زیر خاک را به شما بدهد!

فلزیاب تصویری نوعی دستگاه پیشرفته است که علاوه بر شناسایی فلزات، می‌تواند شکل، اندازه، عمق و حتی جنس تقریبی شیء را تشخیص دهد. این دستگاه‌ها معمولاً از سنسورهای پیشرفته GPR، مگنتومتر یا مگنومتری، و سیستم‌های آنالیز داده استفاده می‌کنند تا محیط زیر سطح زمین را اسکن و سپس نتیجه را به صورت تصاویر گرافیکی روی نمایشگر یا لپ‌تاپ نمایش دهند. در این مقاله قصد داریم به طور کامل با مفهوم فلزیاب تصویری، انواع آن، قیمت‌ها، مزایا و معایب، و حتی قابلیت نقطه‌زنی آن‌ها آشنا شویم.

فلزیاب تصویری دقیقا چه چیزی را از زیر زمین به ما نشان می دهد؟

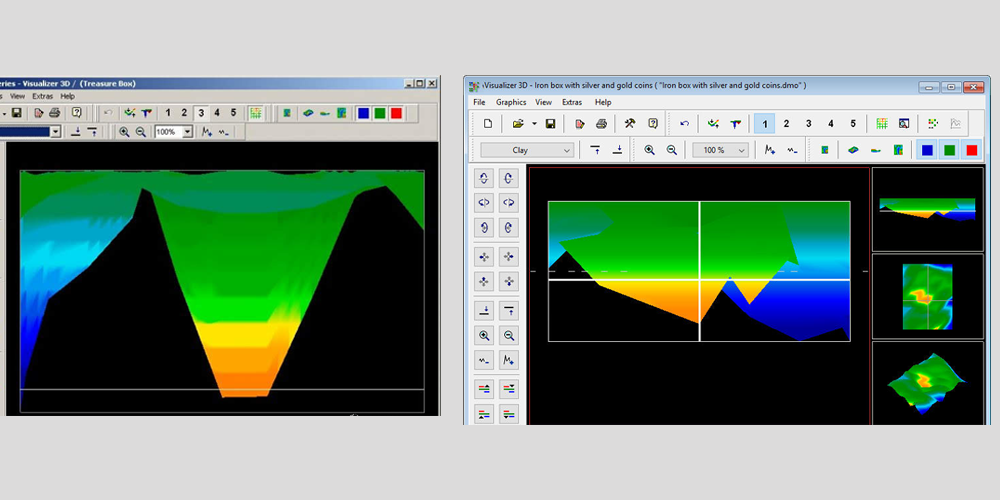

فلزیاب های تصویری نمایش گرافیکی و تحلیلی از زیر زمین ارائه می‌دهند؛ چیزی شبیه به «عکس‌برداری از عمق خاک». همانند تصویر زیر:

۱. تشخیص نوع و شکل فلز

فلزیاب تصویری می‌تواند تفاوت بین فلزات گرانبها (مانند طلا، نقره و مس) و فلزات بی‌ارزش (مانند آهن یا قلع) را مشخص کند. این دستگاه‌ها با تحلیل سیگنال‌های بازگشتی، رنگ‌ها یا نمودارهای متفاوتی را برای هر نوع فلز در تصویر نشان می‌دهند؛ مثلا طلا به رنگ زرد یا قرمز، و فلزات آهنی به رنگ آبی یا سبز نمایش داده می‌شوند.

۲. نمایش عمق و موقعیت دقیق هدف

یکی از ویژگی‌های کلیدی فلزیاب تصویری، تعیین عمق تقریبی هدف است. دستگاه بر اساس شدت و زاویه‌ی سیگنال‌ها، عمق فلز یا حفره را محاسبه کرده و روی صفحه نمایش به‌صورت عددی یا در قالب یک مدل سه‌بعدی نمایش می‌دهد. این قابلیت باعث می‌شود کاربر دقیق‌تر بداند که هدف در چه عمقی قرار دارد و از حفاری بیهوده جلوگیری کند.

۳. شناسایی حفره‌ها، تونل‌ها و فضاهای خالی

فلزیاب‌های تصویری تنها مخصوص فلزات نیستند؛ بلکه می‌توانند تغییرات در چگالی خاک را نیز شناسایی کنند. به همین دلیل، این دستگاه‌ها قادرند وجود فضاهای خالی، تونل‌ها، قبرها یا اتاقک‌های زیرزمینی را هم نشان دهند. در تصاویر سه‌بعدی، این فضاها به شکل نواحی تیره یا با رنگ متفاوت ظاهر می‌شوند.

۴. بررسی ساختار زمین و لایه‌های خاک

برخی مدل‌های پیشرفته حتی اطلاعاتی از ترکیب و تراکم لایه‌های خاک ارائه می‌دهند. این موضوع به اپراتور کمک می‌کند تا تشخیص دهد که آیا سیگنال مربوط به یک جسم واقعی است یا صرفاً ناشی از تغییرات طبیعی زمین.

انواع فلزیاب تصویری

فلزیاب‌های تصویری از نظر ساختار، تکنولوژی و کاربری به چند گروه اصلی تقسیم می‌شوند:

۱. فلزیاب تصویری با سنسور مگنومتر (Magnetometer)

این نوع دستگاه‌ها تغییرات میدان مغناطیسی زمین را اندازه‌گیری می‌کنند. هر جسم فلزی (به‌ویژه فلزات آهنی) باعث اختلال در این میدان می‌شود. مگنومترها با تحلیل این اختلال، تصویری از موقعیت و عمق فلز ارائه می‌دهند.

• مزیت: عمق بالا و حساسیت زیاد
• عیب: تشخیص جنس فلز با دقت پایین

۲. فلزیاب تصویری با سنسور GPR (Ground Penetrating Radar)

در این سیستم، امواج راداری به درون زمین ارسال شده و بازتاب آن‌ها توسط دستگاه تحلیل می‌شود. GPR دقیق‌ترین نوع فلزیاب تصویری است و می‌تواند حتی تونل‌ها، حفره‌ها و اجسام غیر فلزی را نیز شناسایی کند.

• مزیت: نمایش دقیق لایه‌ها و تشخیص فضاهای خالی
• عیب: قیمت بسیار بالا و نیاز به آموزش تخصصی

۳. فلزیاب تصویری سه‌بعدی (3D Imaging)

این مدل‌ها با استفاده از نرم‌افزارهای پیشرفته، داده‌های اسکن را به صورت تصویر سه‌بعدی نمایش می‌دهند. اپراتور می‌تواند از زوایای مختلف به هدف نگاه کند و عمق و ابعاد آن را بسنجد.

• مزیت: گرافیک دقیق و قابل فهم برای کاربر
• عیب: حساسیت زیاد به شرایط زمین و خطا در زمین‌های معدنی

۴. فلزیاب تصویری ترکیبی

برخی از دستگاه‌های جدید، ترکیبی از سنسورهای مختلف مانند GPR و مگنومتر هستند. این نوع فلزیاب‌ها چند منظوره‌اند و برای کاوش‌های عمیق و دقیق طراحی شده‌اند.

• مزیت: کارایی بالا در انواع خاک‌ها
• عیب: وزن زیاد و قیمت بالا

فلزیاب ‌های تصویری موجود در بازار

بازار فلزیاب های تصویری بسیار متنوع است و برندهای مختلفی از سراسر جهان (مخصوصاً آلمان، ترکیه و آمریکا) در ایران عرضه می‌شوند. در ادامه چند مدل پرطرفدار را معرفی می‌کنیم:

• OKM Rover C4 (آلمان): یکی از معروف‌ترین مدل‌های تصویری ۳ بعدی با دقت فوق‌العاده
• OKM Evolution NTX: مناسب برای باستان‌شناسان حرفه‌ای و کاوشگران گنج
• Lorenz Z1 (آلمان): سیستم قدرتمند پالسی با قابلیت تصویربرداری
• Golden King Plus (ترکیه): محصول شرکت Nokta، با صفحه‌نمایش رنگی و نرم‌افزار تصویری
• JeoHunter 3D Dual System: یکی از محبوب‌ترین مدل‌های ترکیه‌ای با قیمت مناسب‌تر
• Mega Detection Mega G3 و Mega Scan Pro (آلمان): دستگاه‌هایی با تکنولوژی یون‌یاب و تصویربرداری همزمان
• Ground Navigator 3D (آلمان): دارای نرم‌افزار تصویری دقیق و عمق کاوش بالا

البته در بازار ایران، دستگاه‌های مشابه با برندهای مختلف و حتی مدل‌های مونتاژ داخل نیز یافت می‌شود که قیمت پایین‌تری دارند، اما دقت و پایداری آن‌ها به برندهای اصلی نمی‌رسد.

بهترین فلزیاب تصویری کدام است؟

همچنین بخوانید: قیمت  پیشرفته ترین دستگاه گنج یاب تصویری

پاسخ به این سؤال بستگی به نیاز و نوع کاربر دارد. اما اگر بخواهیم از دید تخصصی نگاه کنیم، معیارهای یک فلزیاب تصویری خوب شامل موارد زیر است:

1. قدرت تفکیک بالا بین فلزات آهنی و غیرآهنی
2. نمایش تصویری دقیق و واقعی از هدف
3. عمق کاوش زیاد (بیش از ۵ متر)
4. پایداری در زمین‌های معدنی و مرطوب
5. قابلیت انتقال داده به لپتاپ و تحلیل نرم‌افزاری

با توجه به این معیارها، دستگاه‌هایی مانند OKM Rover C4، Lorenz Z1 و Ground Navigator 3D در بین بهترین فلزیاب‌های تصویری دنیا قرار دارند.

برای کاربران نیمه حرفه‌ ای که بودجه‌ محدودی دارند، مدل‌هایی نظیر JeoHunter 3D Dual System یا Golden King Plus انتخاب‌های هوشمندانه‌تری هستند؛ زیرا علاوه بر کارایی خوب، قیمت پایین‌تری دارند و کار با آن‌ها آسان‌تر است.

قیمت دستگاه فلزیاب تصویری

قیمت فلزیاب‌های تصویری در ایران وابسته به عوامل مختلفی است از جمله:

• کشور سازنده (آلمان، ترکیه، آمریکا، چین، ایران و غیره)
• نوع سنسور (GPR، مگنومتر، پالسی و ترکیبی)
• عمق و کیفیت تصویر
• امکانات جانبی مانند GPS، Wi-Fi، یا نرم‌افزار تحلیلی

مزایا فلزیاب‌ تصویری

1. نمایش تصویری هدف: بزرگ‌ترین مزیت آن‌هاست؛ اپراتور می‌تواند شکل و عمق دقیق فلز را ببیند.
2. تفکیک فلزات: بسیاری از مدل‌ها قابلیت تشخیص طلا، نقره و آهن را به‌صورت مجزا دارند.
3. کاربرد در باستان‌شناسی و مهندسی: برای کشف سازه‌های مدفون، لوله‌ها، یا تونل‌ها بسیار مفید است.
4. ذخیره و تحلیل داده‌ها: امکان اتصال به کامپیوتر و بررسی داده‌ها در نرم‌افزار.
5. کاوش در عمق زیاد: در مقایسه با فلزیاب‌های معمولی، عمق نفوذ چند برابری دارند.

معایب فلزیاب‌ تصویری

1. قیمت بالا: دستگاه‌های اصلی خارجی معمولاً گران هستند.
2. نیاز به آموزش: کار با نرم‌افزارها و تحلیل تصاویر نیازمند تجربه است.
3. وزن و اندازه زیاد: مدل‌های حرفه‌ای برای استفاده طولانی مدت ممکن است سنگین باشند.
4. تأثیر شرایط زمین: زمین‌های مرطوب یا معدنی ممکن است باعث خطا شوند.
5. احتمال وجود مدل‌های تقلبی: بازار فلزیاب‌ها متأسفانه پر از نسخه‌های فیک و بی‌کیفیت است.

آیا فلزیاب های تصویری نقطه زن هستند؟

یکی از رایج‌ ترین سؤالات خریداران این است که آیا فلزیاب تصویری می‌تواند نقطه دقیق هدف را مشخص کند یا خیر؟

پاسخ کوتاه: بله، در مدل‌های حرفه‌ای، فلزیاب تصویری نقطه زن واقعی است.

در واقع، دستگاه‌های تصویری با استفاده از نرم‌افزار و تحلیل داده‌ها می‌توانند محل دقیق فلز را در سطح زمین مشخص کنند. برخی مدل‌ها مانند OKM Rover C4 و لورنز زد وان حتی دارای سیستم مختصات هستند که مکان هدف را با دقت چند سانتی‌متر نشان می‌دهند.

اما باید دانست که دقت نقطه‌زنی وابسته به مهارت اپراتور و شرایط زمین است. اگر زمین دارای مواد معدنی زیاد باشد یا اسکن به درستی انجام نشود، دستگاه ممکن است خطا داشته باشد. برای همین توصیه می‌شود که همیشه پس از شناسایی هدف با دستگاه تصویری، با یک فلزیاب پالسی نقطه زن نیز محل را مجدداً بررسی کنید تا نتیجه قطعی شود.

همچنین بخوانید : بهترین فلزیاب نقطه زن کدامند؟

نکاتی برای خرید فلزیاب تصویری

1. از فروشنده معتبر خرید کنید. مدل‌های فیک با نام برندهای معروف زیادند.
2. به گارانتی واقعی و خدمات پس از فروش دقت کنید.
3. دستگاه را پیش از خرید تست کنید.
4. از آموزش رایگان و پشتیبانی بهره‌مند شوید.
5. در زمین واقعی (نه فقط آزمایشگاهی) دستگاه را امتحان کنید.

فلزیاب تصویری ترکیبی از علم، فناوری و تجربه است. این دستگاه‌ها به لطف سنسورهای پیشرفته و نرم‌افزارهای دقیق، به اپراتور اجازه می‌دهند تا نه‌تنها وجود فلز را شناسایی کند، بلکه آن را ببیند و تحلیل کند.
اگر هدف شما کاوش حرفه‌ای، باستان‌شناسی، یا پروژه‌های مهندسی زیرزمینی است، یک فلزیاب تصویری معتبر می‌تواند بهترین انتخاب باشد.

با این حال، باید به یاد داشت که هیچ دستگاهی معجزه نمی‌کند. موفقیت در کاوش بیش از هر چیز به تجربه، تحلیل داده‌ها و شناخت زمین بستگی دارد. بنابراین، پیش از خرید هر دستگاه، ابتدا نیاز خود را مشخص کرده، سپس با مشورت متخصصان اقدام به انتخاب کنید.

فریب تبلیغاتی طلایاب تصویری

اگر کسی ادعا کرد که دستگاه طلایاب تصویری دارد و این دستگاه به شما تصویر اشیاء زیر خاک را در نمایشگر نشان میدهد، مطمئن باشید کلاهبرداری بیش نیست که با اغراق در قابلیت دستگاه فلزیاب تصویری خود سعی در فروش آن دارد. فلزیاب تصویری ، دستگاه گنج یاب تصویری، طلایاب تصویری یا حتی اسکنر زمین این اسامی جذاب جهت بازاریابی و تبلیغ جهت فروش بیشتر و جذب خریداران می باشد چون همه کاوشگران دوست دارند زیر خاک را ببینند!!!

فلزیاب حفره یاب

به فلزیاب های تصویری، فلزیاب حفره یاب نیز می گویند زیرا از قابلیت های مهم دستگاه فلزیاب تصویری، حفره یابی زیر خاک است. یعنی اگر زیر خاک حفره ، اتاقک، راه رو یا فضای خالی باشد این دستگاه با توجه به مغناطیس زمین می تواند تشخیص دهد.

قابلیت فلزیاب تصویری

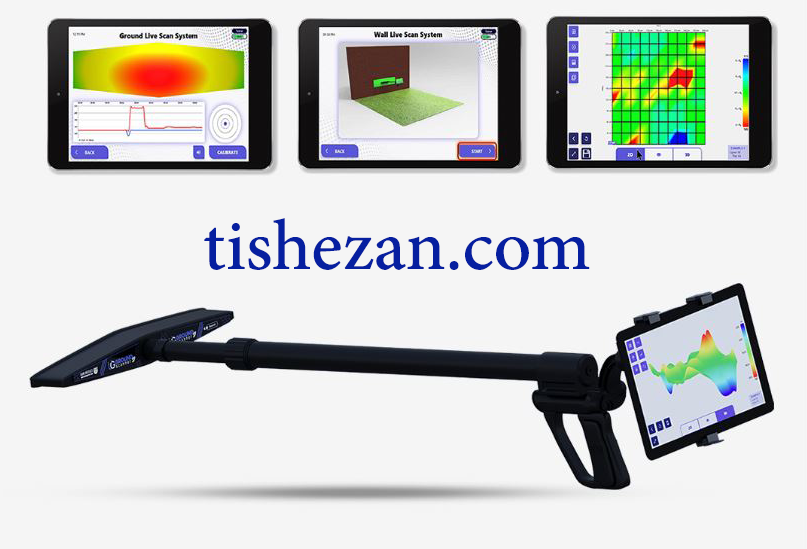

• دلیل اصلی نام گذاری این دستگاه ها به فلزیاب تصویری، قابلیت اتصال آن به لپ تاپ، نمایشگر یا تب لت است، فلزیاب تصویری یک سری نمودار سه بعدی را بصورت تصویری روی نمایشگر لپ تاپ نسبت به مختصات کاوش شده شما می دهد. (همونطور که در تصویر زیر مشاهده می کنید این نمودارها بر اساس مغناطیس زمین در هر قدم ایجاد می شود)
• شناسایی انوع فلز از وزن 4 گرم به بالا
• قابلیت حفر یابی یا تشخیص فضای خالی در زیر خاک ماننده تاقک یا چاه یا راهرو …
